Для оформления многослойной конструкции необходимо воспользоваться одним из специальных семейств флажка. Рассмотрим несколько вариантов:
1.Семейство подготовленное командой bimteam.
Представляет собой семейство типовой аннотации. Настройка графических и информационных элементов данного семейства выполняется для каждого экземпляра.
Выноска_L — параметр, отвечающий на длину выноски от основного обозначения флажка. Используется для флажка вертикальной конструкции (стена). В ином случае можно указать 0.
Выноска_h — параметр, отвечающий на высоту выноски от основного обозначения флажка. Используется для флажка горизонтальной конструкции (перекрытие, крыша). В ином случае можно указать 0.
Полка_L — параметр, отвечающий за длину полки основного обозначения флажка.
ЧислоЛиний_Верх/ЧислоЛиний_Низ — количество строк основного обозначения флажка. Значение “Верх” или “Низ” определяются в зависимости от положения аннотации относительно конструкции на чертеже.
Далее, поставив галочку, необходимо выбрать нужное нам обозначение (стрелка, засечка и т.п.) и его направление (вверх, вниз, вбок).
В параметре Текст выноски прописывается содержание флажка текстом, отделяя каждую отдельную строку через enter.
Аналогично необходимо прописать текстом толщины слоев в параметре Толщина слоя.
Очевидно, что заполнение информации в таком семействе является достаточно рутинным процессом, и при возникновении изменений в составе конструкций необходимо всегда держать в голове, что необходимо откорректировать аннотацию.
При этом плюсом использования данного семейством можно считать возможность гибкой настройки как графики так и содержания. Слои которые не участвуют в моделировании, но которые должны быть указаны в таком флажке легко могут быть отражены и откорректированы при необходимости.
2. Семейство BIM2B
Также представляет собой семейство типовой аннотации, а значит никак не связано с составом, структурой и материалами элементов модели. Основная особенность и отличие от предыдущего флажка заключается в том, что это семейство настраивается “по типу”, а точнее для каждого отдельного типа конструкции.

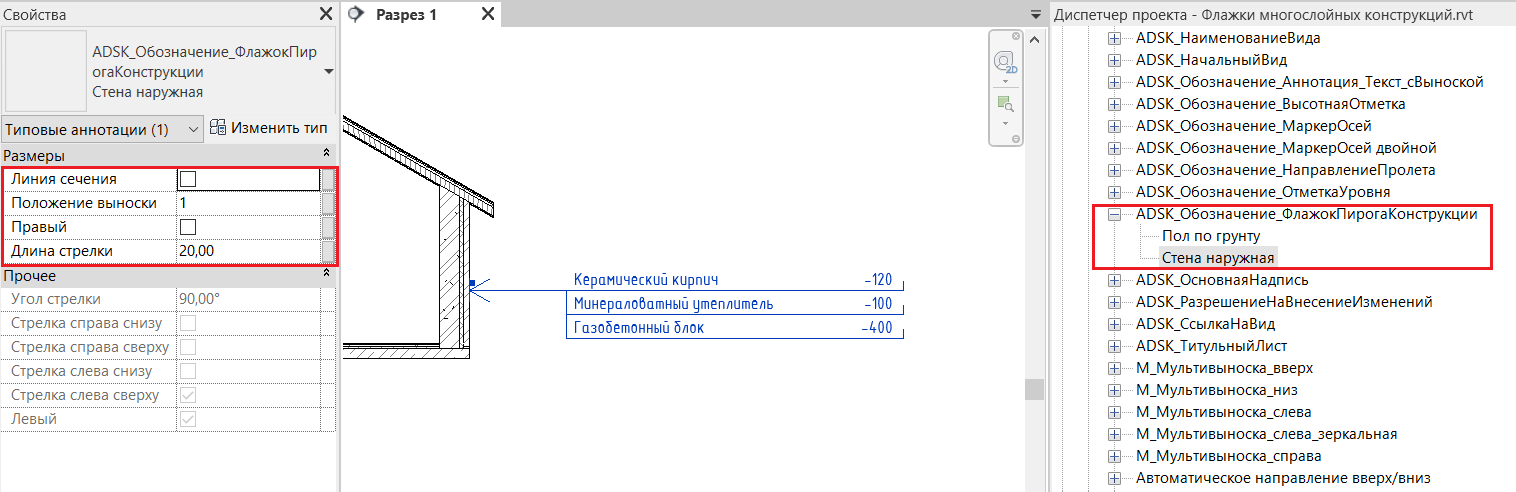

Для работы прежде всего необходимо создать новый тип аннотации, путем копирования существующего, а далее откорректировать графическую и информационную части.
Некоторые элементы графического отображения можно настроить с помощью параметров экземпляра в окне свойств, а не которые с помощью параметров типа, такие как длина полки, количество строк, например.
Также именно в свойствах типоразмера можно заполнить информацию о составе многослойной конструкции. Для этого добавлены параметры хх_Текст и хх_Толщина для каждой строчки флажка. Также заполнить эти параметры можно через метку аннотации.
Для того чтобы упростить процесс заполнения содержания флажка разработчиками были созданы скрипты Dymano Флажок v.1.0 и Флажок v.2.0.
После запуска скрипта в поле хх_Текст копируется значение параметра ADSK_Материал наименование или библиотечное название материала, если этот параметр у материала не заполнен. Также количество строк и длина полки автоматически перестроятся в соответствии с текстом. После запуска скрипта также легко можно откорректировать содержание флажка.
Скрипт Флажок v.1.0 может использоваться в случаях, когда элемент моделируется с помощью одного многослойного элемента (все слои включены в структуру).
Скрипт Флажок v.2.0 используется в случаях, когда многослойная конструкция замоделирована несколькими элементами.
Подробнее о работе флажков с использованием скриптов можно узнать в статье: флажок многослойной конструкции заполнения c Dynamo
Также в этой статье можно найти ссылку на скачивание указанных выше семейства и скриптов.
3. Семейство Технониколь
Семейство, принципиально отличающееся от двух предыдущих, является маркой по нескольким категориям. Для того, чтобы создать этот флажок необходимо воспользоваться плагином от Технониколь.

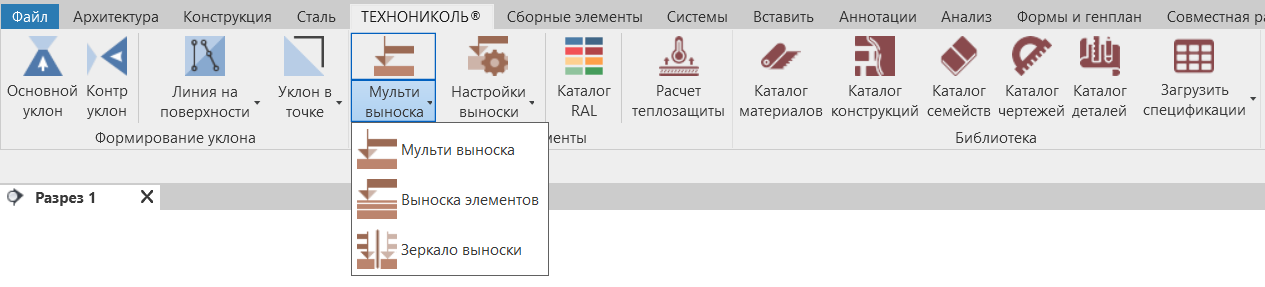

В зависимости от метода моделирования (многослойной или несколькими однослойными конструкциями) можно выбрать один из вариантов флажка — Мульти выноска или Выноска элементов.

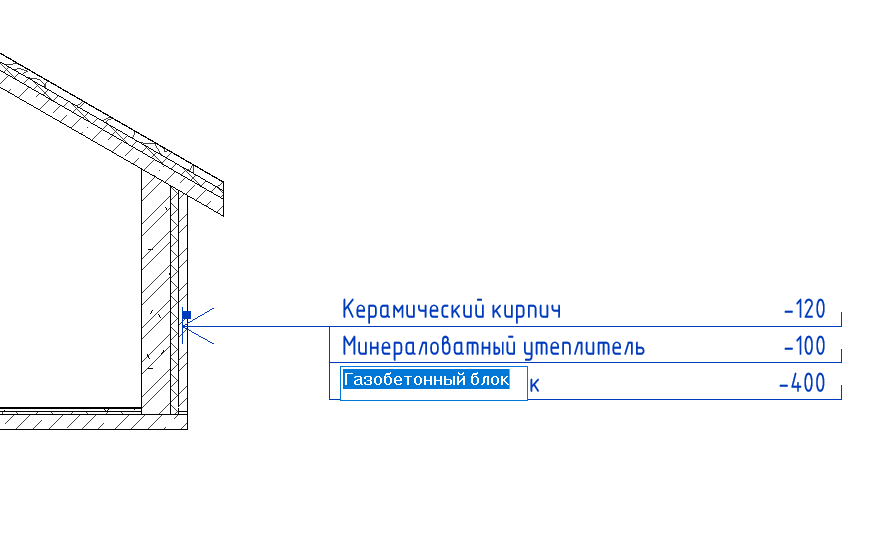

Далее скриптом генерируется семейство марки по нескольким категориями, который вписывает значение выбранного вами параметрами (в диалоговом окне будем представлен выбор из нескольких параметров) в качестве наименования материала, а толщина слоя берется из структуры многослойного элемента. Если у одного из материалов не заполнен вышеупомянутый параметр, всегда есть возможность ввести в метку марки.
Видеоинструкция по работе с флажком от разработчиков: Клин ТЕХНОНИКОЛЬ — выноска многослойных конструкций по ГОСТ (2 типа)
Скачать плагин можно по ссылке: Плагин ТЕХНОНИКОЛЬ для Revit
В конце хотелось бы подытожить анализ трех рассмотренных семейств:
1.Cемейство от bimteam:
- Типовая аннотация.
- Гибкая, но ручная настройка графики и содержания флажка.
- При изменении элементов, на которые указывает, динамически не меняется.
2. Семейство от BIM2B:
- Типовая аннотация.
- Гибкая, но ручная настройка, для каждого отдельного типа многослойной конструкции.
- Использование скриптов позволяет оптимизировать процесс составления флажка.
3. Семейство от Технониколь:
- Марка по нескольким категориям.
- Для использования обязательна установка плагина Технониколь
- Для одной многослойной конструкции используется Мульти выноска
- Для многослойной конструкции начерченой несколькими элементами используется Выноска элементов
- Для Мульти выноски предусматривается динамическое изменение содержания при изменении элемента
