Настройки параметров экспорта из Revit в Navisworks

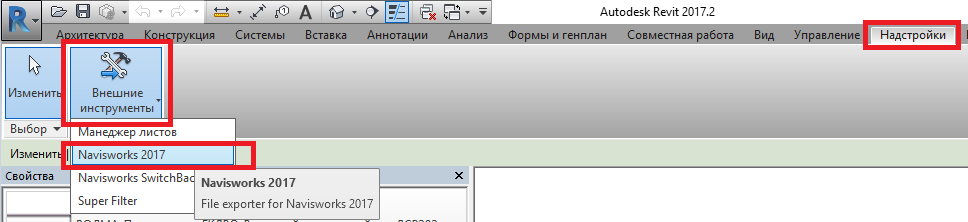

Для того, чтобы экспортировать модель в Navisworks, перейдем на вкладку «Надстройки», с помощью кнопки «Внешние инструменты» выберем интересующий нас пункт.

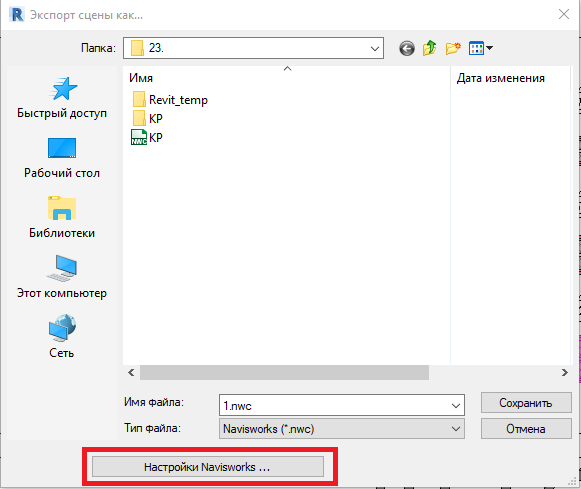

Получить корректный для определённых целей экспорт нам помогут «Настройки Navisworks», которые мы выбираем в появившемся окне «Экспорт сцены».

Получаем окно «Navisworks Редактор параметров», каждый пункт которого мы подробно рассмотрим:

1. Конвертировать идентификаторы объектов — в модель Navis попадают уникальные номера каждого объекта (ID), присвоенные Revit, которые облегчают координацию.
Если галочка не стоит:
В панели «Свойства» не появляется вкладка ID объекта:



Если галочка стоит:


Эта функция НЕ влияет на наличие параметра ID на вкладке Объект, если включена функция конвертирования параметра объектов из п.2.



2. Конвертировать параметры объектов.
а. Нет.

На панели «Свойства» не отображается вкладка «Объект» с перечнем свойств параметров из Revit.

b. Объекты.
На панели появляется вкладка «Объект».


c. Все.
На панели «Свойства» появляются дополнительные вкладки с различными свойствами элементов.

3. Координаты.
a. Внутренние
— cовмещение моделей происходит по исходному положению базовой точки.

b. Общие — cовмещение моделей происходит относительно точки съемки.

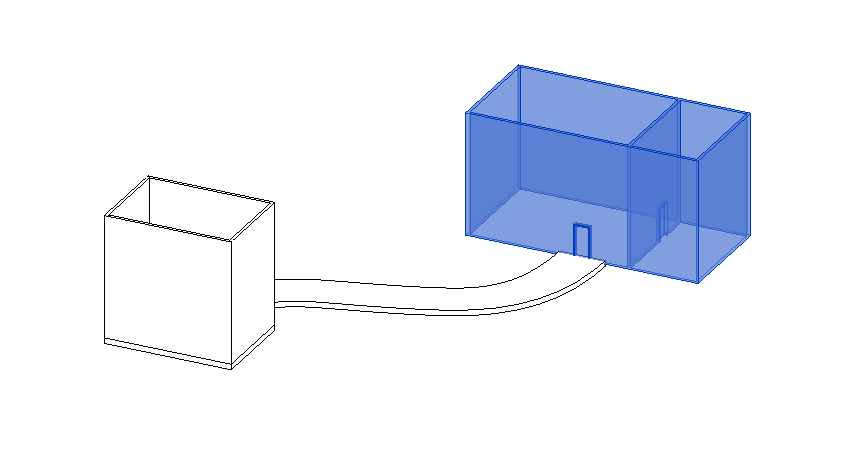

На площадке существуют два здания, которые в Navisworks мы планируем увидеть следующим образом:

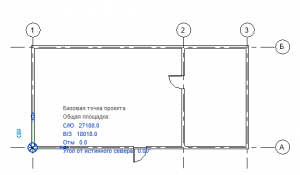

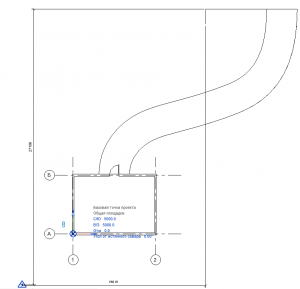

В каждом из проектов базовая точка настроена в пересечениях осей 1 и А с корректными значениями.

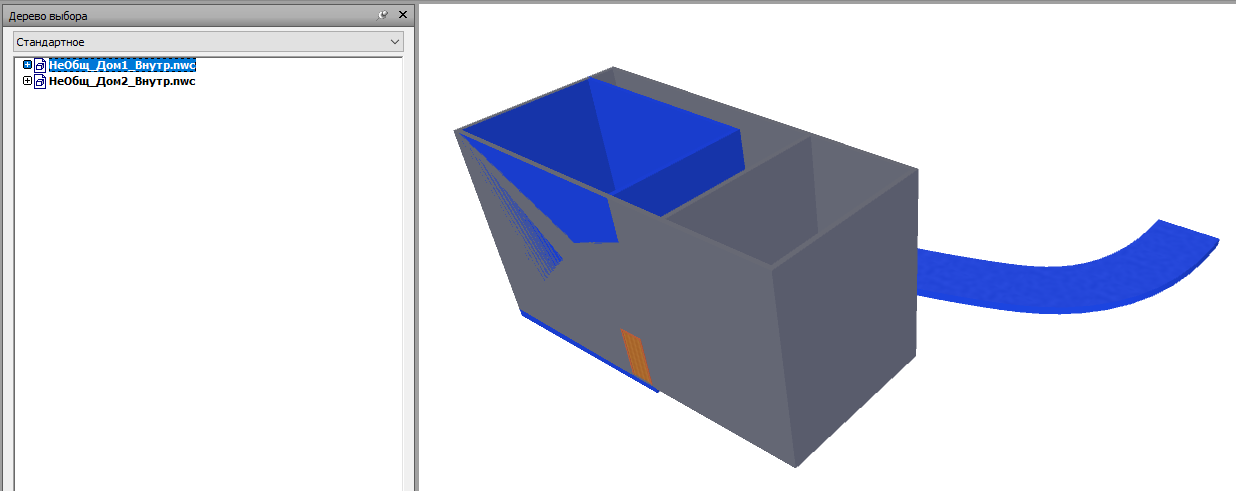

Результат при выгрузке по внутренним координатам:



Здания совместились по Базовым точкам.

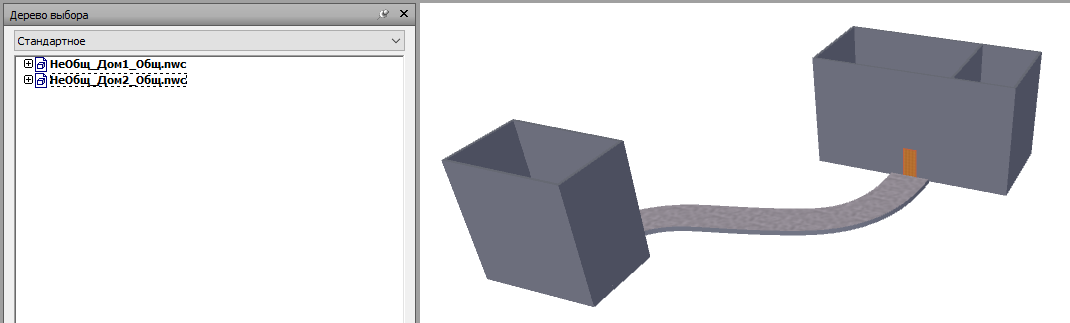

Результат при выгрузке по общим координатам:



Здания спозиционировались относительно точки съемки.

Можно сделать вывод, что Внутренние координаты используются в том случае, если работа происходит с одним зданием, наполненным разными системами. Если объект представляет собой несколько площадок с различными сетками осей, предпочтительно настраивать общую площадку внутри Revit и пользоваться выгрузкой по Общим координатам.

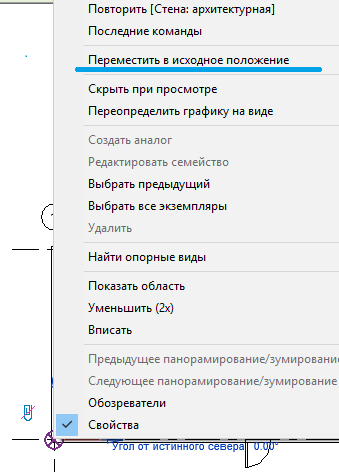

ВАЖНО: При настройке базовой точки убедитесь, что она находится в исходном положении. (ПКМ по базовой точке)



Если после нажатия базовая точка улетает, значит она была перемещена физически, а не вводом координат в параметры базовой точки. Координация в Navisworks происходит именно по исходному положению базовой точки.

4. Коэффициент фасетизации — коэффициент для преобразования поверхностей в полигоны. При установке коэффициента «1» результатом будет таков: 1 сторона = 1 грани.

Коэффициент меньше 1:   Коэффициент равно 1:   Коэффициент больше 1:

5. Преобразовать URL-адреса – позволяет просмотреть ссылки, указанные в параметрах объектов.

Если галочка стоит, появляется вкладка «Гиперссылки»:


Во вкладке Объект параметры с гиперссылками не появляются независимо от настроек.

6. Преобразовать источники света — в Navisworks выгружаются источники света, которые были в проекте Revit. Наглядно это видно в окне визуализации:
Если галочка не стоит:
В окне “Autodesk Rendering” во вкладке “Освещение” активны стандартные источники света.

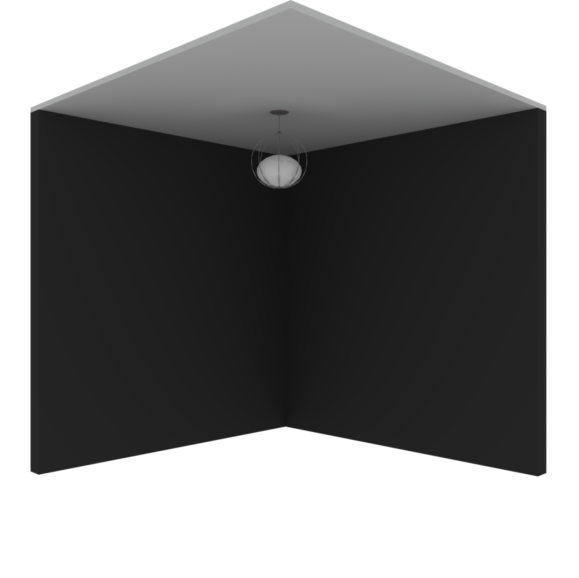

Так будет выглядеть визуализация проекта без преобразования источников света:

Если галочка стоит:

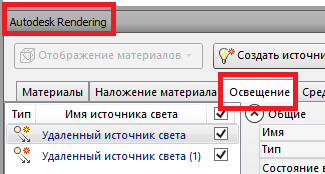

В окне “Autodesk Rendering” во вкладке “Освещение” можем увидеть наш источник света и включить или выключить его.

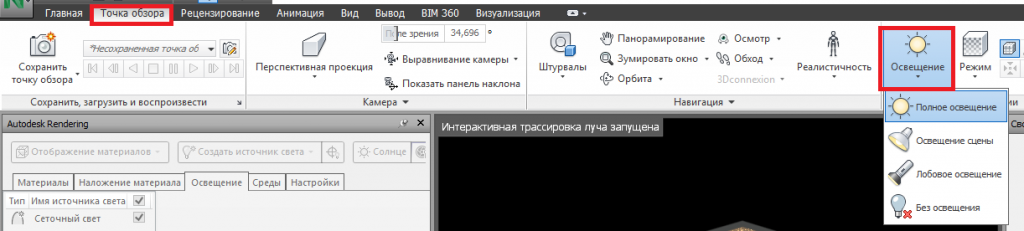

Для более детального отображения различных источников можем воспользоваться кнопкой “Освещение” на вкладке “Точка обзора”:

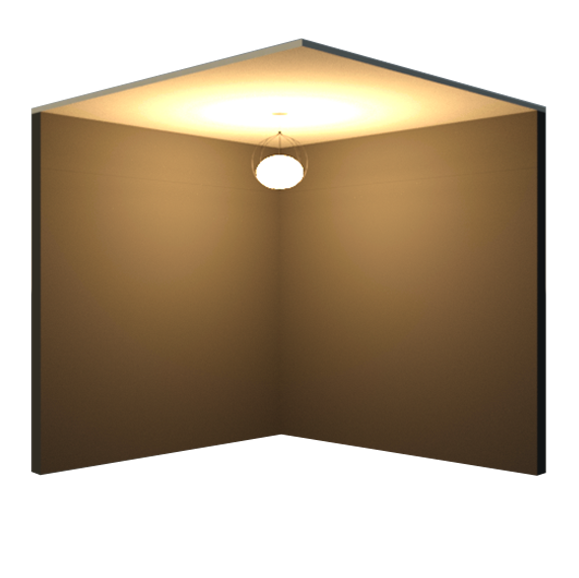

На визуализации ниже выбран один источник света из Revit и стиль визуализации “Полное освещение”:

7. Преобразовать помещение как атрибут

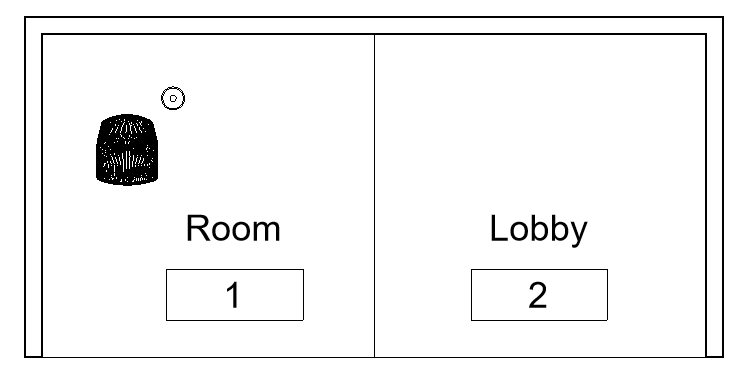

Разместим в модели несколько помещений, ограничив их стенами и разделителями помещений:

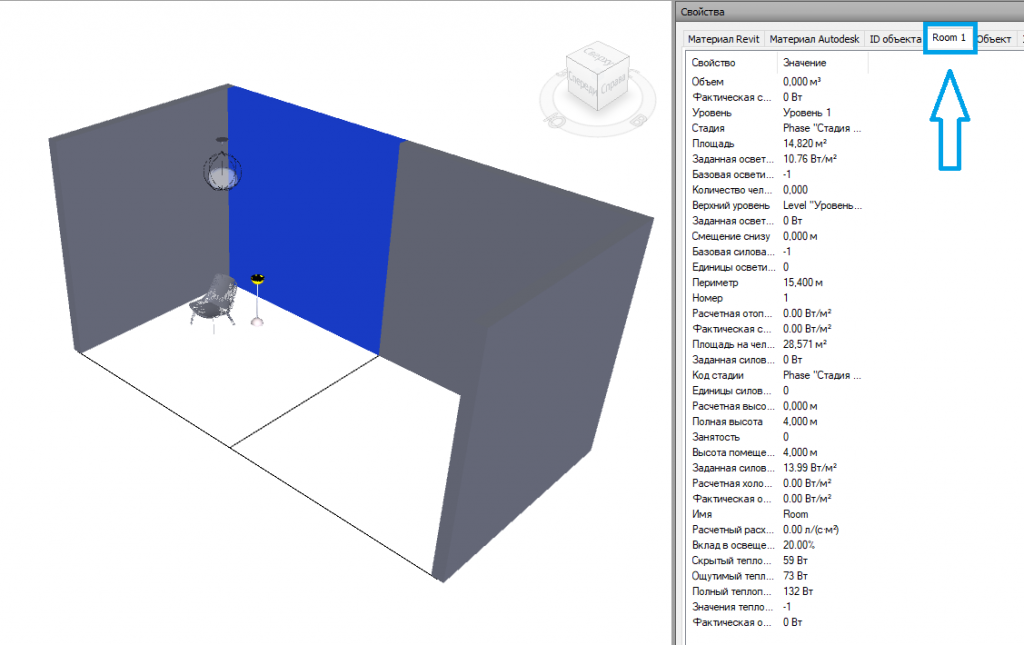

Если галочка “Преобразовать помещение как атрибут” стоит, то у элементов, формирующих помещения (стены, разделители помещений) появляется дополнительная вкладка с именем и номером помещения:

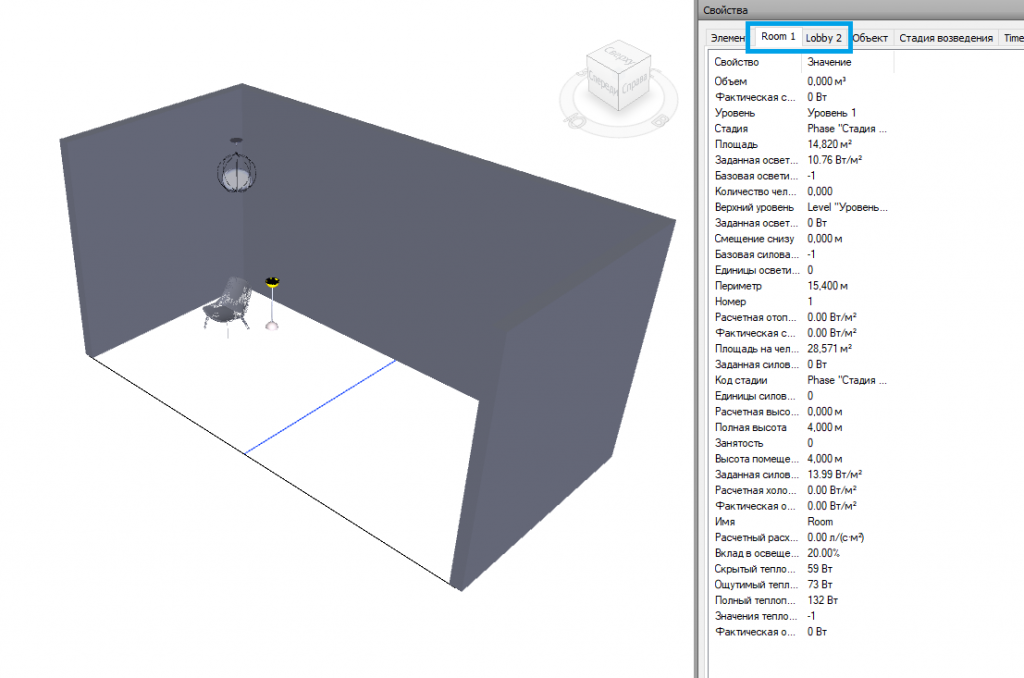

У элементов, которые являются границами у двух и более помещений, появляется несколько вкладок:



Бо́льшую часть параметров из этой вкладки по умолчанию в Revit не видно и они относятся к разделу Анализ.

8. Преобразовать свойства объекта
Если галочка не стоит, у элемента имеется набор свойств, доступных ему из Revit:


При установке галочки на этой позиции, помимо этого, каждому элементу присваивается ряд внутренних свойств Navisworks:


9. Преобразовать связанные CAD файлы — в модель NWС также попадет та импортированная CAD геометрия, которая была загружена в Revit.
Так выглядит фрагмент проекта в Revit с внедренной CAD подложкой:

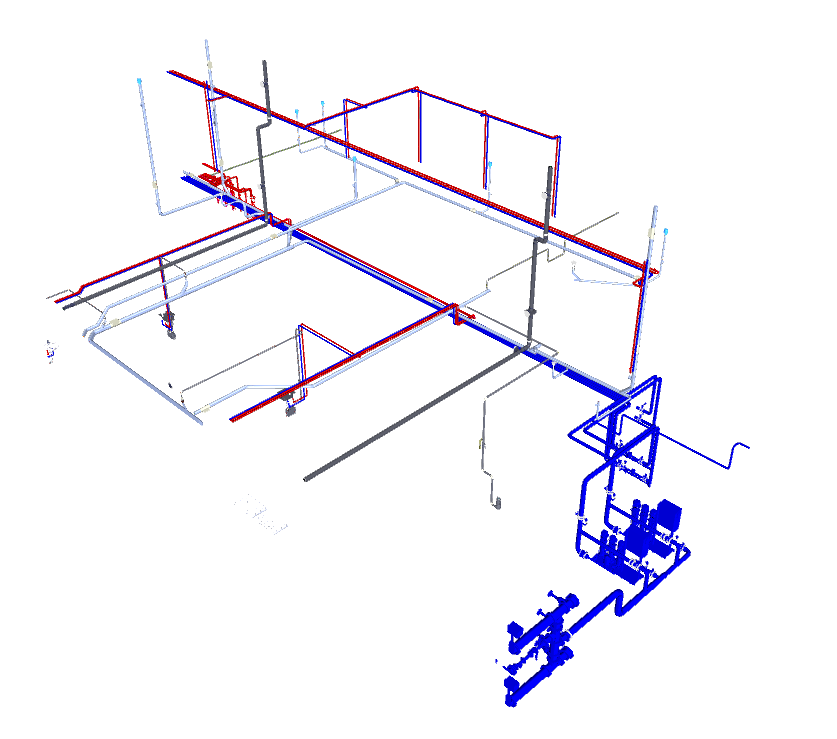

Экспортируем данный фрагмент в Navisworks. Если галочка “Преобразовать связанные CAD файлы” не стоит, видим такую картину:

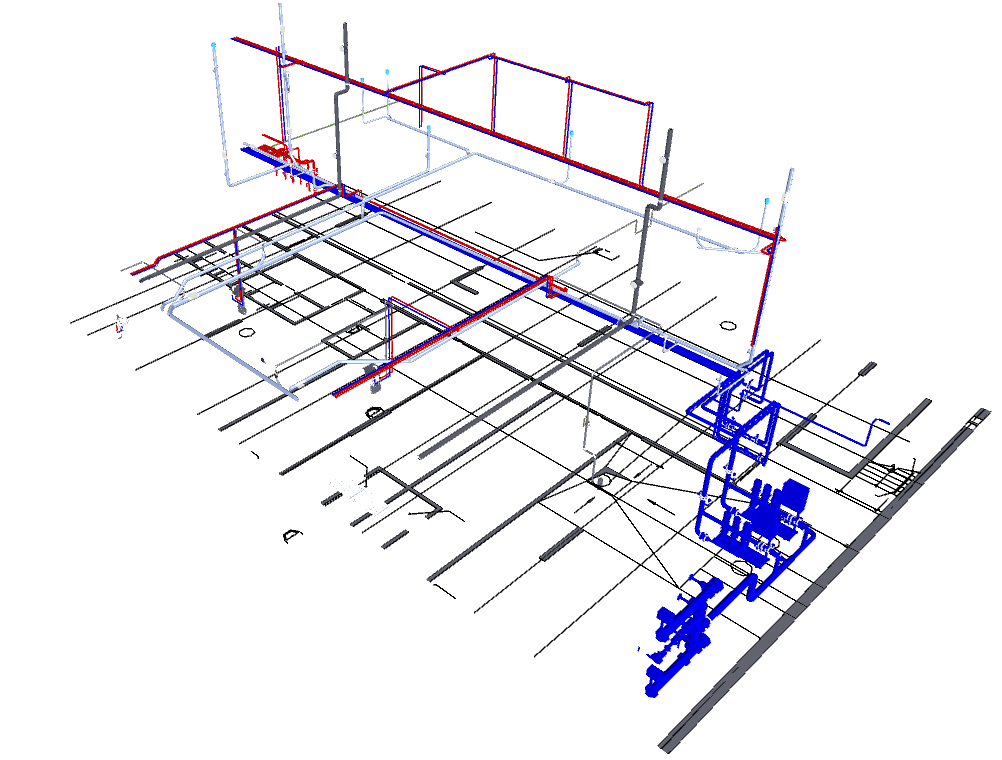

Полученный результат, если поставить галочку:


Сразу видно, что в Navis подложка выглядит иначе, чем в Revit или AutoCad — не все элементы экспортировались корректно. Для корректного отображения DWG/DWF — подложек, стоит загрузить их отдельно в Navisworks с помощью функции Добавить.

10. Преобразовать связанные файлы — в модель NWС попадут все связанные файлы, которые есть в модели Revit.

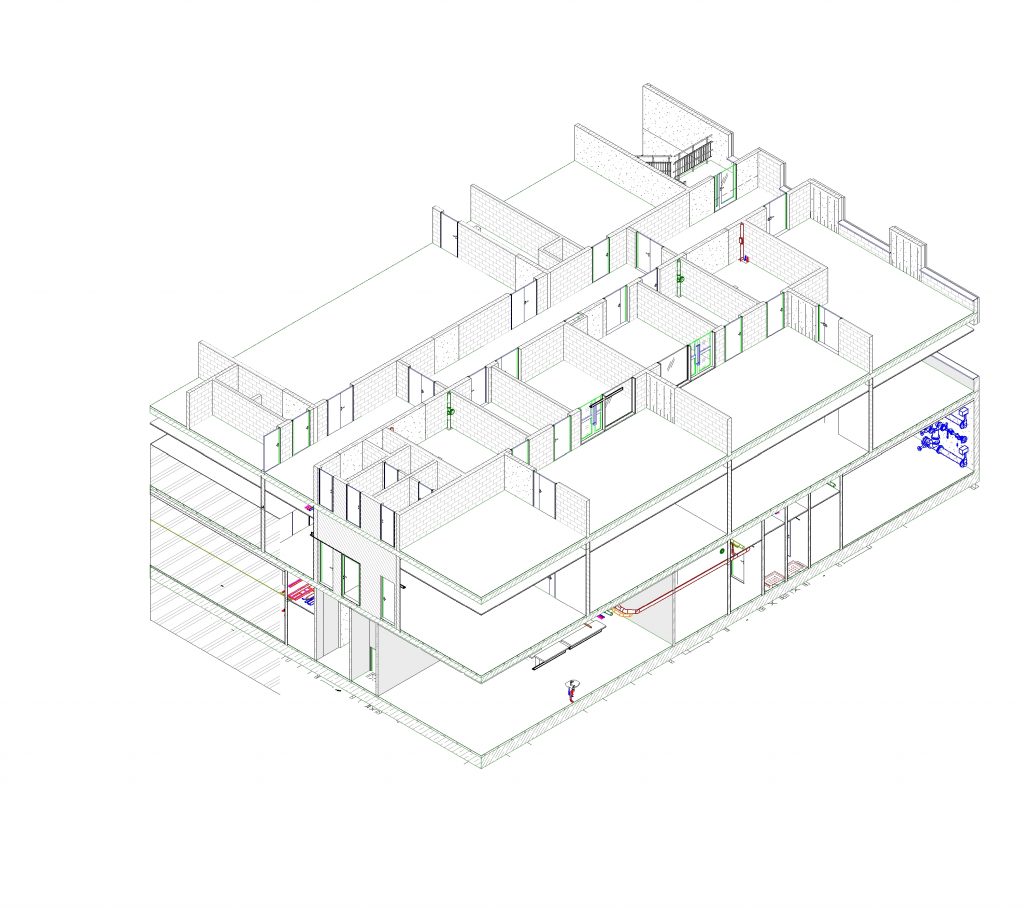

Предположим, в модели Revit с инженерными системами подгружено 2 связи — архитектура и конструктив:

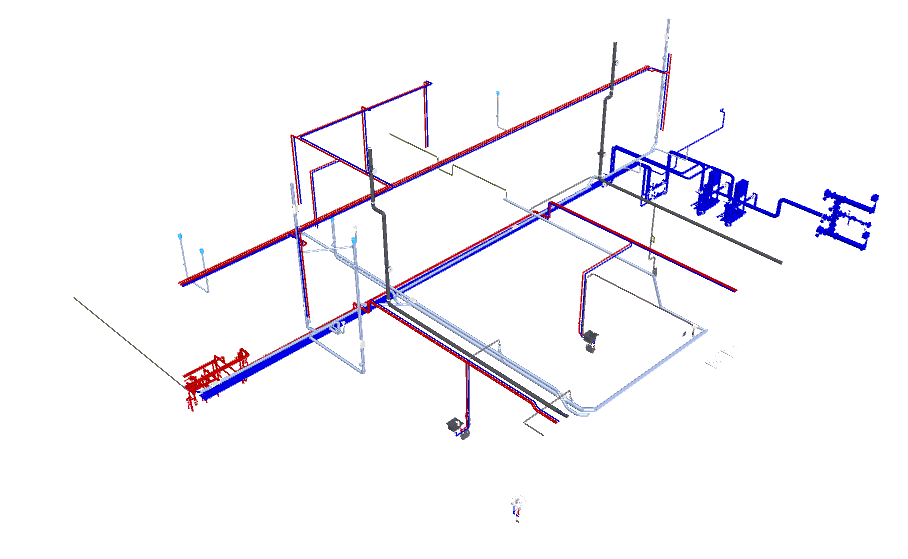

Без галочки при экспорте в Navis связи не будут экспортированы, получим следующий результат:

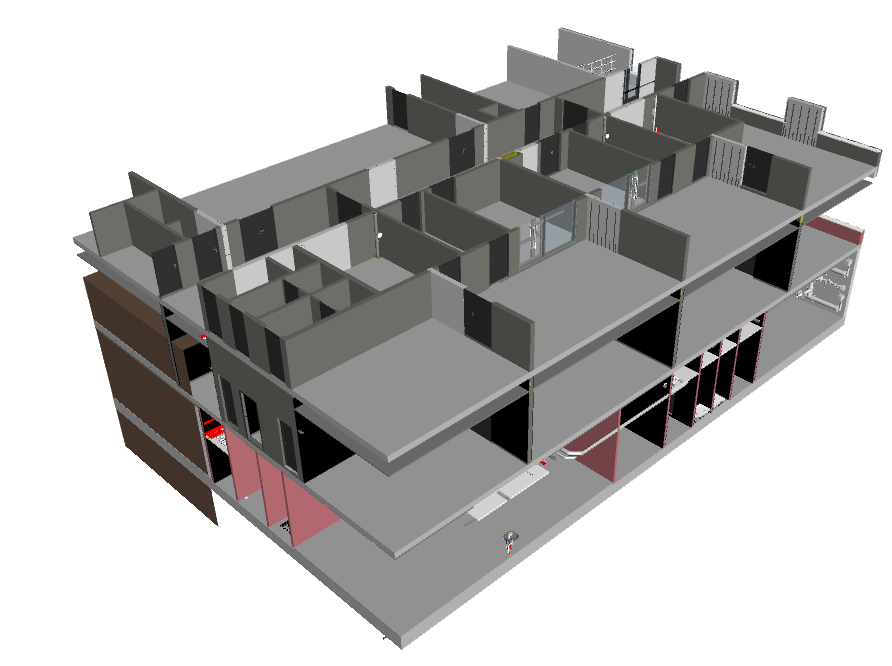

С галочкой все связи, которые есть в модели, экспортируются вместе с основной геометрией:



11. Преобразовывать элементы конструкции
Из русского перевода не сразу понятно, о чем идёт речь. Если мы обратимся к англоязычному интерфейсу Navisworks, то данная настройка будет выглядеть следующим образом:

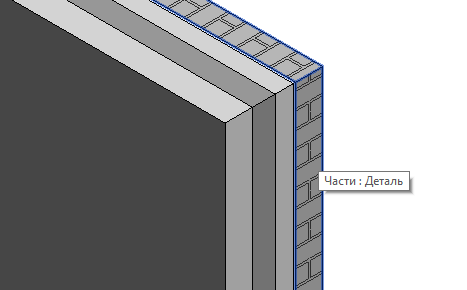

Если к элементу применен инструмент Части ,то каждая составная часть называется Деталью:



Галочка Преобразовывать элементы конструкции позволяет нам экспортировать детали по отдельности или в исходном виде, без разделения на части в Navisworks.

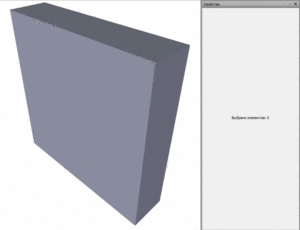

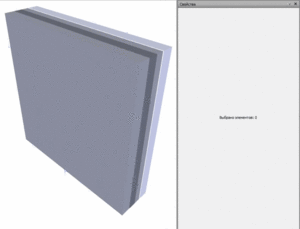

Без галочки                    С галочкой
   
12. Проверять и находить отсутствующие материалы
При экспорте из Revit с материалами я так и не смогла найти разницы между вариантом с галочкой и без. Если вы знаете, о чем идёт речь, пишите в комментарии!

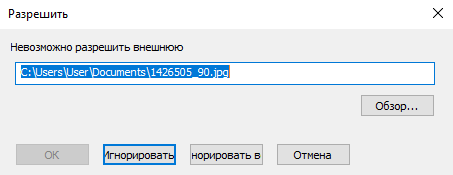

Если файл Revit пришёл с другого компьютера, а библиотеки текстур потерялись, в обоих вариантах будет появляться окно с предупреждением:



Через кнопку Обзор можно указать местонахождение текстуры.

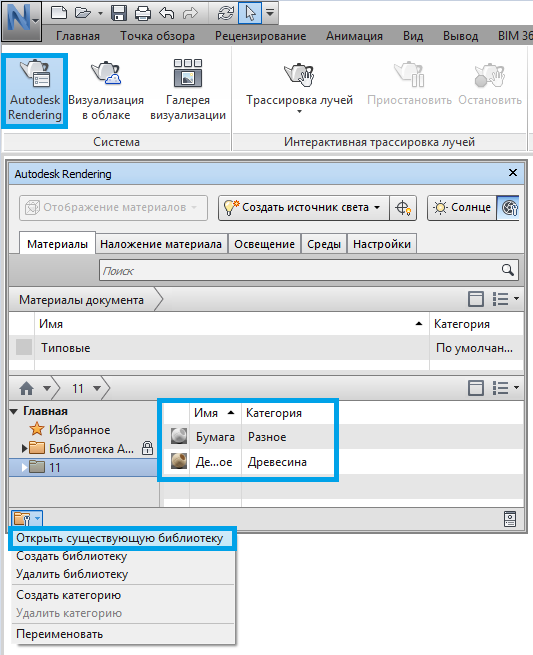

Также, в Navisworks можно подгрузить библиотеку в формате .adsklib. В обоих случаях экспорта материалы с неё подхватываются.


13. Разделить файл на уровни – в первую очередь влияет на отображение дерева выбора.

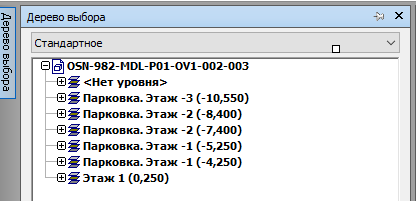

Если галочка стоит:

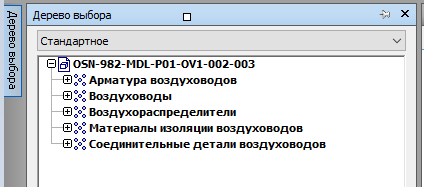

Если галочка не стоит:


14. Экспорт. Здесь у нас есть несколько вариантов выбора:

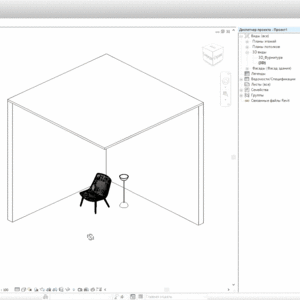

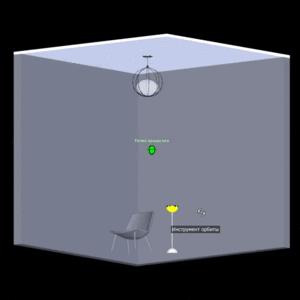

a. Целый проект – будет экспортирована вся геометрия, существующая в модели Revit.

Revit                    Navisworks

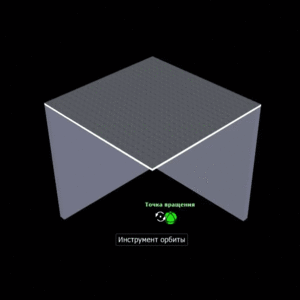

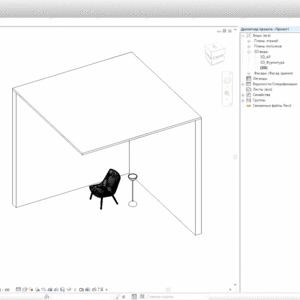

b. Текущий вид – будет экспортирована геометрия, настроенная на текущем виде Revit.

Revit                    Navisworks

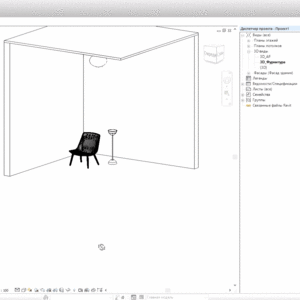

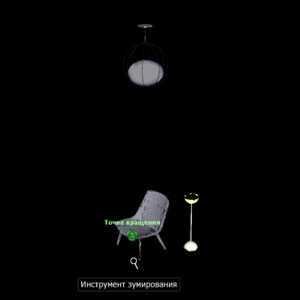

c. Выбор – будет экспортирована геометрия, выбранная в данный момент. Если ничего не выбрано, экспортируется текущий вид.

Revit                    Navisworks



15. Экспортировать геометрию помещения – если эта команда активна, то появляется возможность увидеть помещения, существующие в модели, как трехмерные объекты.

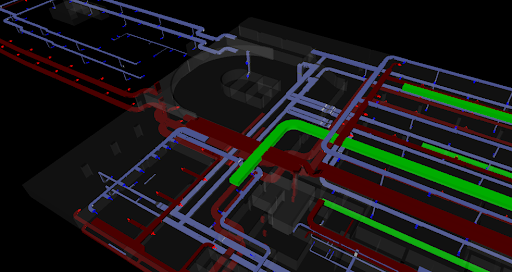

Если галочка стоит (видим прозрачные объемы помещений):

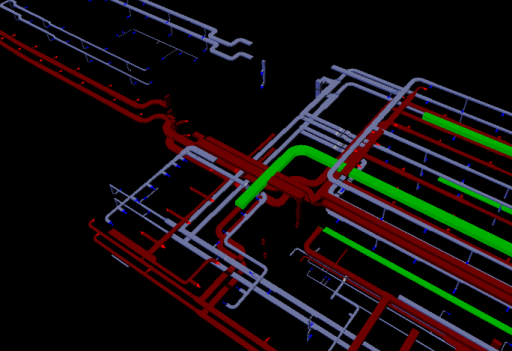

Галочка не стоит:



Свойства трехмерного помещения будут повторять свойства, указанные у атрибута помещения (п. 7).

16. Настроенные параметры можно в любой момент экспортировать и применять в других моделях.
17. Позволяет загружать преднастроенные параметры.
